生产斜管填料主要原料---聚丙烯塑料
发布时间：2019-09-01 浏览
384次 文章来源本站
生产斜管填料主要原料介绍：Polypropylene，中文名称：聚丙烯。简称：PP，是由丙烯聚合而制得的一种热塑性树脂。按甲基排列位置分为等规聚丙烯是生产斜管填料主要料：
斜管填料成型：对注塑机的选用没有特殊要求。由于PP具有高结晶性。需采用注射压力较高及可多段控制的电脑注塑机。锁模力一般按3800t/m2来确定，注射量20%-85%即可。
干燥处理：如果储存适当则不需要干燥处理。
熔化温度：PP的熔点为160-175℃，分解温度为350℃，但在注射加工时温度设定不能超过275℃。熔融段温度*好在240℃。
模具温度：模具温度50-90℃，对于尺寸要求较高的用高模温。型芯温度比型腔温度低5℃以上。
注射压力：采用较高注射压力（1500-1800bar）和保压压力（约为注射压力的80%）。大概在全行程的95%时转保压，用较长的保压时间。
注射速度：为减少内应力及变形，应选择高速注射，但有些等级的PP和模具不适用（出现气泡、气纹）。如刻有花纹的表面出现由浇口扩散的明暗相间条纹，则要用低速注射和较高模温。
流道和浇口：流道直径4-7mm，针形浇口长度1-1.5mm，直径可小至0.7mm。边形浇口长度越短越好，约为0.7mm，深度为壁厚的一半，宽度为壁厚的两倍，并随模腔内的熔流长度逐肯增加。模具必须有良好的排气性，排气孔深0.025mm-0.038mm，厚1.5mm，要避免收缩痕，就要用大而圆的注口及圆形流道，加强筋的厚度要小（例如是壁厚的50-60%）。均聚PP制造的产品，厚度不能超过3mm，否则会有气泡（厚壁制品只能用共聚PP）。

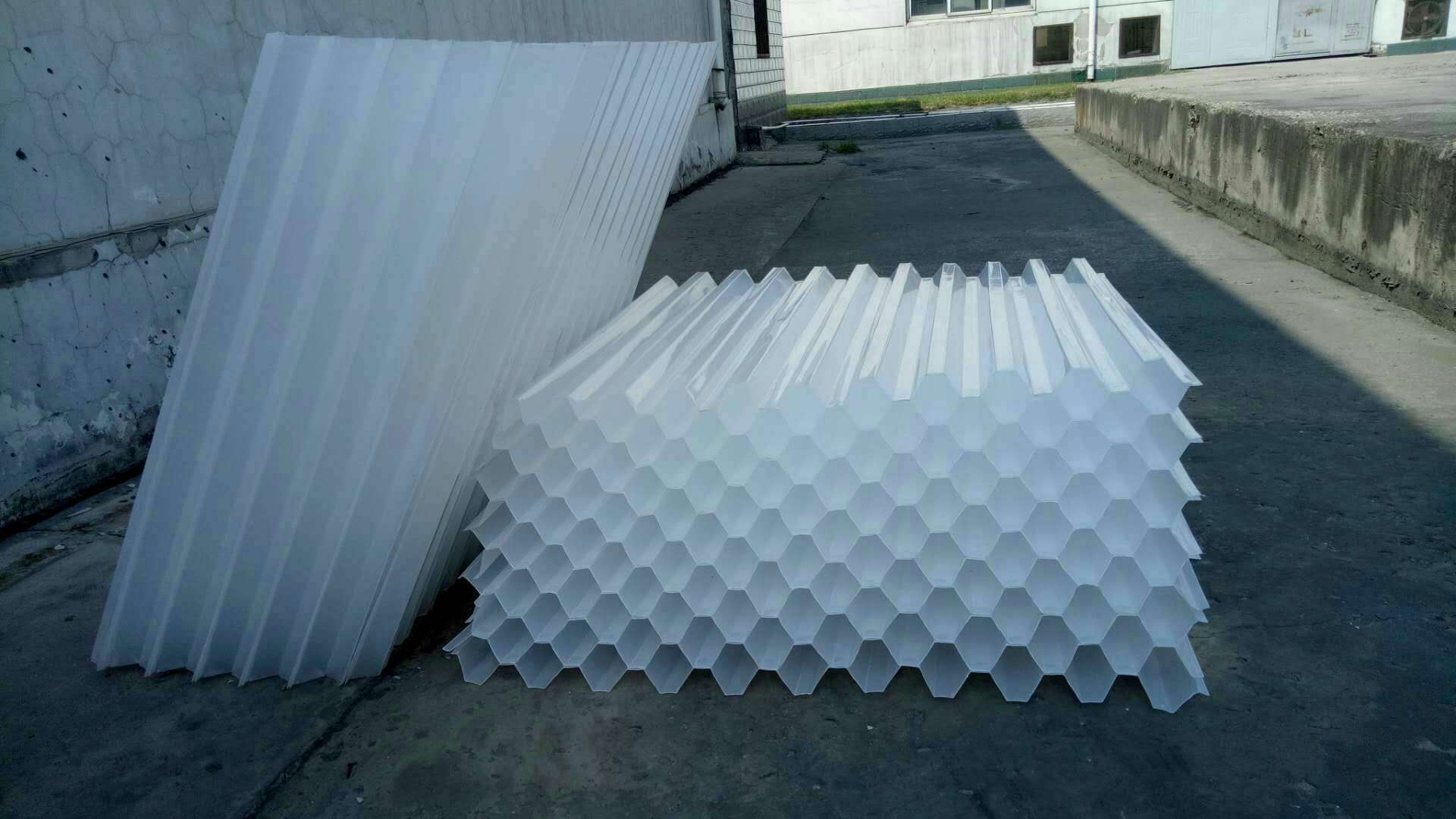

斜管填料主要用于各种沉淀和除砂作用。是近十年来在给排水工程中采用*广泛而且成为一项水处理装置。它适用范围广，处理效果高，占地面积小等优点。适用于进水口除砂，一般工业和生活给水沉淀、污水沉淀、隔油以及尾张浓缩等处理，即适用于新建工程，又适用于现有旧池的改造，均能取得良好的经济效益。
